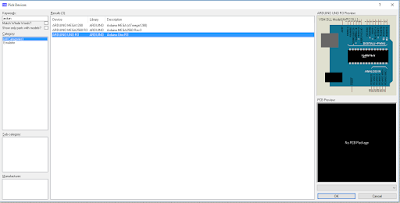

Bien primero vamos a Devices y buscamos un Arduino para elegirlo posteriormente:
Lo seleccionamos y ponemos en la área de trabajo como se muestra:
Ahora seleccionamos un Led, en este caso será un Led Rojo(Led Red) como se muestra en la imagen:

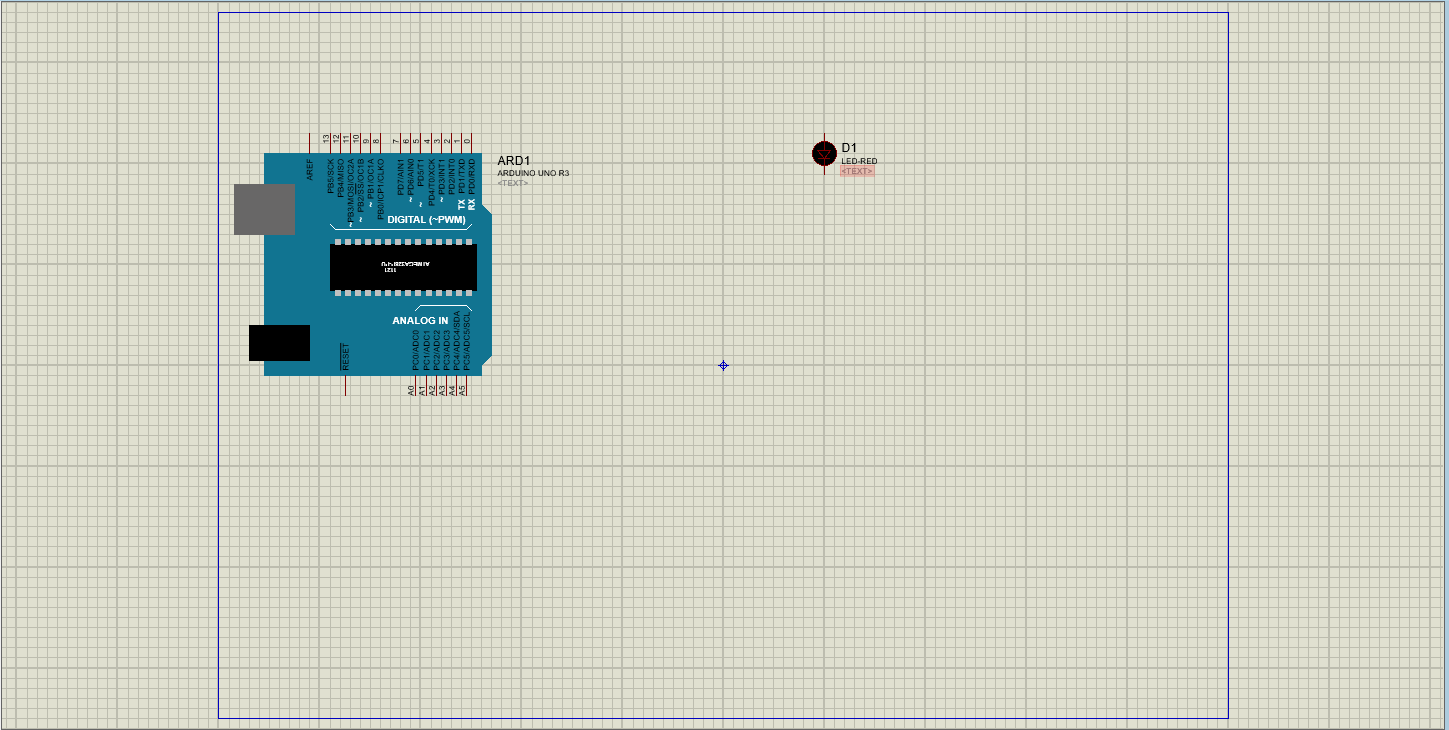

Lo colocamos en la área de trabajo:
Ahora buscaremos una resistencia Generica:

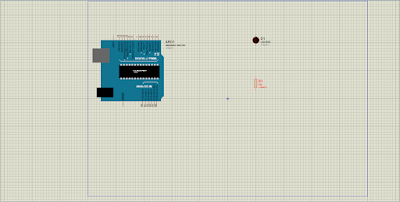

La colocamos en la área de trabajo:

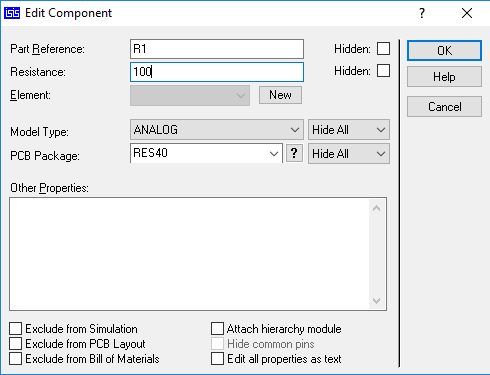

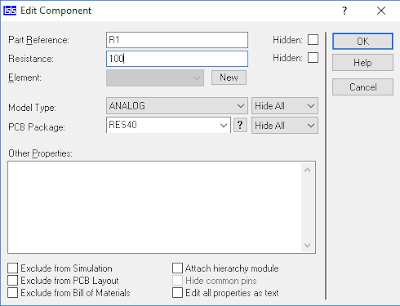

Entramos al menú de propiedades y cambiamos el valor de la resistencia de 10k a 100 como se muestra en la imagen:
En el menú de la izquierda vamos a terminales(terminals):
Seleccionamos la terminal tierra(Ground) y la colocamos en la área de trabajo como se muestra:
Ahora conectamos el led al pin 13 dando clic en la parte arriba del led,llevando el recorrido al pin 13 hasta que quede como se muestra en la imagen:
En la parte de abajo del Led lo conectamos a la resistencia como se muestra a continuación:
Y por último de la resistencia a la terminal tierra(Ground):
Ahora abrimos el IDE Arduino:
Ahora colocamos el programa (con todo y la explicación linea por linea) que ayudara a proteus a realizar la acción de Encender/Apagar el Led :
Para verificar que este bien, damos clic al check mark(Paloma) que se muestra a continuación:

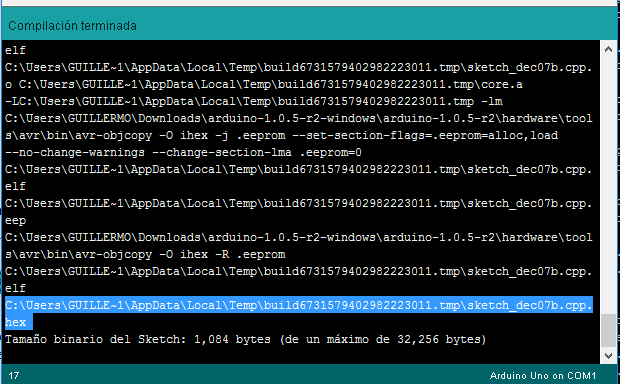

En la parte de abajo se encuentra el resultado de la compilación en la cual buscaremos la dirección de la carpeta donde se ha guardado el programa la cual copiaremos para usarla posteriormente en Proteus:
Ahora regresamos a Proteus, damos clic derecho al arduino y entraremos a Editar propiedades (Edit Propierties) :

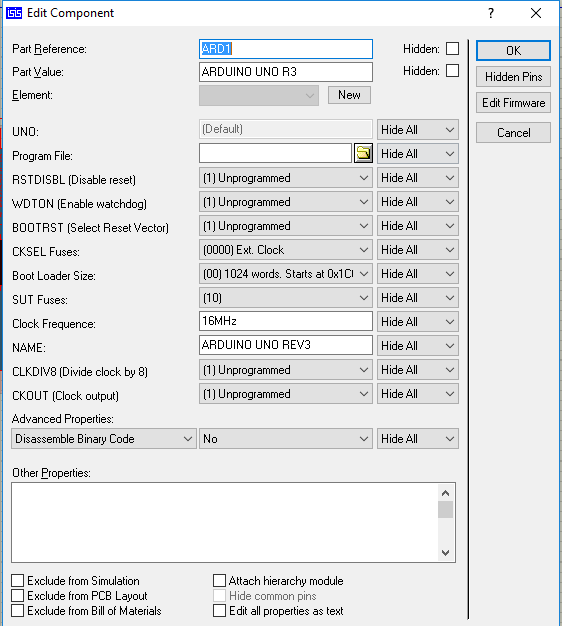

En el apartado Program File pegaras la dirección que copiaste del IDE Arduino y damos a OK:
Por ultimo damos PLAY a la Simulación en la parte de abajo de Proteus:
El resultado será este :
